Arduino 杜邦線快接型 5V 繼電器模組

台灣智能感測科技官網, 購買更多關於 Relay, 繼電器, 的產品

產品編號： RMD-002061

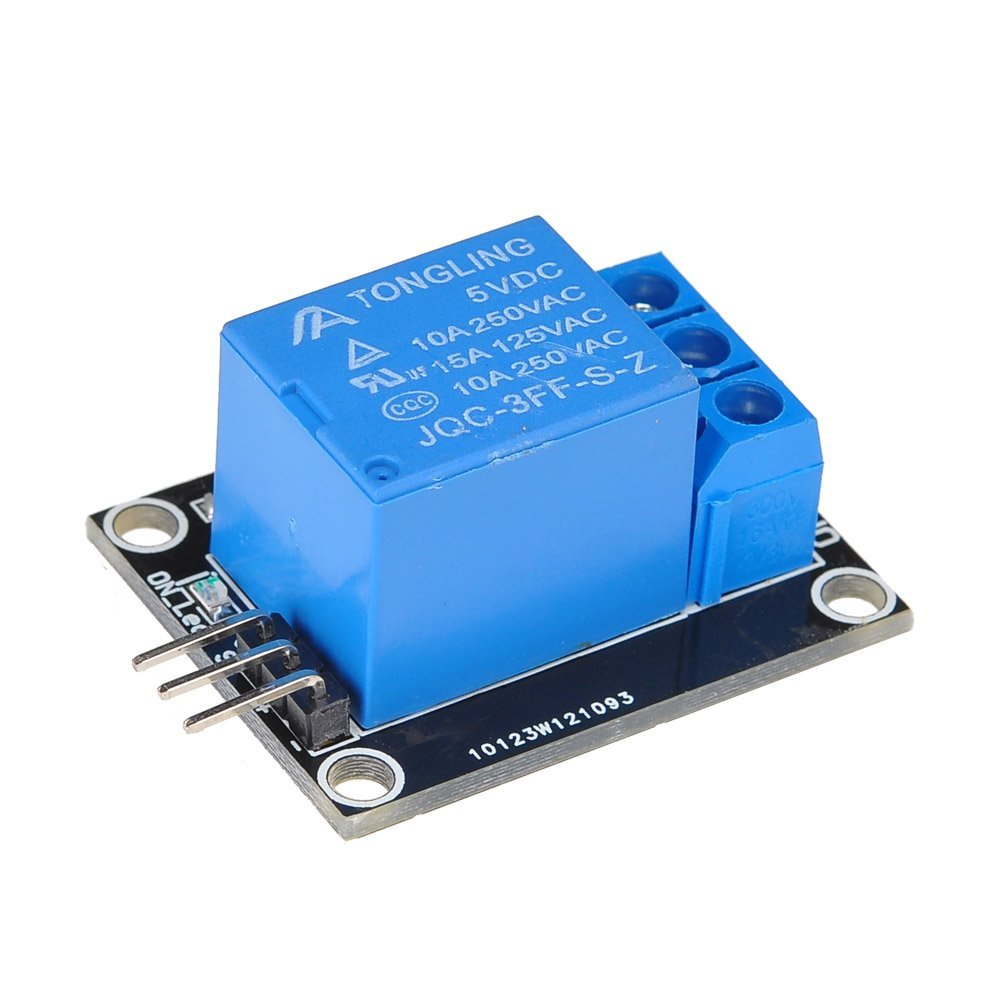

Arduino 杜邦線快接型 5V 繼電器模組

1、輸出驅動能力：250VAC-10A、125VAC-10A、30VDC-10A、28VDC-10A；
2、使用方便，每組輸出簡單3線結構，預留6個輸出接線柱；
3、輸入直接與單片機IO口或數字電路連接，輸入高電平繼電器吸合，輸入低電平繼電器釋放；
4、工作電壓5V，吸合電流約70mA每路，帶繼電器狀態指示燈；
5、全貼片元件，最合理驅動電路設計，採用8050三極管驅動繼電器動作；
6、設有固定螺絲孔方便安裝，電路板尺寸1.8cm*4.0cm*1.9cm，重15g；

簡單測試說明: 模塊輸入與輸出電氣絕緣，供上對應正確電壓後，只需在輸入排針上接上高電平(如與VCC短路)就能讓繼電器吸合，不接或接低電平(如與GND短路)繼電器不動作。

1、全新5V繼電器模組

2、可以用作單片機開發板模組，可以用作 家電控制

3、5V-12V的TTL控制信號

4、控制直流或者交流信號，可以控制220V交流負載。

5、有一個常開和一個常閉觸點

6、有電源指示燈

7、有控制指示燈，吸合亮，斷開不亮

8、三極管驅動增加繼電器線圈，控制腳高阻抗。

9、控制腳有下拉電路，防止懸空繼電器誤動作

Arduino 範例
//KY019 5V relay module
int relay = 10; // relay turns trigger signal - active high;
void setup ()
{
pinMode (relay, OUTPUT); // Define port attribute is output;
}
void loop ()
{
digitalWrite (relay, HIGH); // relay conduction;
delay (1000);
digitalWrite (relay, LOW); // relay switch is turned off;
delay (1000);
}
